Un soufflet de protection mal choisi, c'est un équipement qui s'use prématurément, des arrêts machines imprévus, et des coûts de maintenance qui s'envolent. À l'inverse, un soufflet bien sélectionné protège efficacement vérins, glissières, broches et colonnes de guidage contre les agressions du quotidien : poussières, copeaux, projections d'huile, humidité ou températures extrêmes. Voici un guide pratique pour faire le bon choix.
Pourquoi le choix du soufflet est-il si important ?
Le soufflet de protection est souvent perçu comme un simple accessoire. C'est pourtant une pièce fonctionnelle à part entière : il assure l'étanchéité des parties mobiles, prolonge leur durée de vie et contribue à la sécurité globale de l'installation. Un mauvais choix de matériau ou de dimensions peut entraîner une dégradation rapide du soufflet lui-même, mais aussi des composants qu'il est censé protéger.
Les 5 critères essentiels de sélection
1. L'environnement de travail
C'est le point de départ incontournable. Posez-vous les bonnes questions :
- Y a-t-il des projections de liquides de coupe, d'huile ou de produits chimiques ?
- L'environnement est-il poussiéreux, abrasif (copeaux métalliques, sable…) ?
- Quelles sont les températures ambiantes minimales et maximales ?

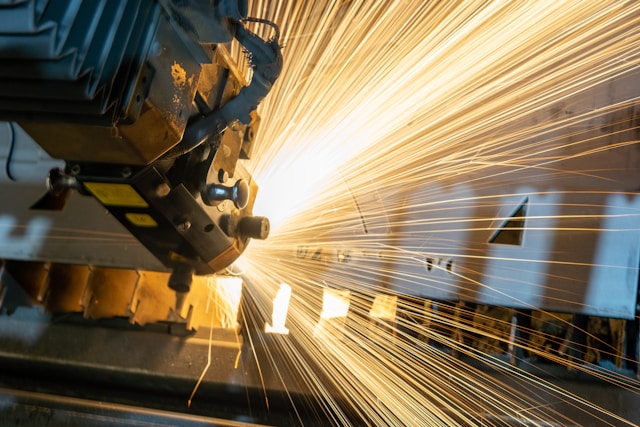

- Y a-t-il des risques de contact avec des flammes ou des étincelles ?
2. Les dimensions et la course
Un soufflet doit être dimensionné avec précision : diamètre intérieur et extérieur, longueur comprimée, longueur étendue (la « course »), et nombre de soufflets. Une erreur de dimensionnement entraîne des contraintes mécaniques excessives et une usure prématurée.
3. La fréquence et la vitesse de sollicitation
Un soufflet sur une machine à cycles rapides (presse, centre d'usinage) ne subira pas les mêmes contraintes qu'un soufflet sur un vérin à déplacement lent. La fréquence de compression/extension conditionne le choix du matériau et de la conception.
4. Le matériau
C'est souvent là que tout se joue. Chaque matériau a ses domaines de prédilection (voir tableau ci-dessous).
5. La norme ou exigence spécifique
Certains secteurs d'activité sont soumis à des normes strictes qui conditionnent directement le choix du matériau et de la conception. Dans l'industrie ferroviaire ou navale, la résistance au feu et à la propagation des flammes peut être une exigence rédhibitoire. En agroalimentaire, le soufflet doit être fabriqué dans un matériau certifié contact alimentaire, capable de supporter des nettoyages fréquents à haute pression ou à la vapeur.
Dans les environnements médicaux et pharmaceutiques, c'est la résistance aux agents de décontamination et la facilité de nettoyage qui priment. Identifier ces contraintes normatives dès la phase de sélection évite des non-conformités coûteuses — et parfois dangereuses.
Standard ou sur-mesure : comment trancher ?
Les soufflets standard conviennent à des configurations classiques avec des dimensions courantes. Ils sont disponibles rapidement et à moindre coût.
Le soufflet sur-mesure devient nécessaire dans plusieurs cas :
- Géométrie atypique : section rectangulaire, conique, forme complexe
- Environnement sévère combinant plusieurs contraintes (haute température + contact chimique, par exemple)
- Contrainte d'encombrement : l'espace disponible ne permet pas d'utiliser un modèle catalogue
- Exigences normatives spécifiques : certification alimentaire, résistance au feu, etc.
Faire fabriquer un soufflet sur-mesure chez un fabricant spécialisé permet d'obtenir une solution parfaitement adaptée, avec souvent un impact positif direct sur la durée de vie et les coûts de maintenance globaux.
4 conseils pour optimiser la durée de vie de votre soufflet
- Vérifiez régulièrement l'état du soufflet : craquelures, déchirures, décollement des coutures sont des signaux d'alerte à ne pas ignorer.
- Respectez les limites d'utilisation : ne sollicitez pas un soufflet au-delà de sa course maximale ou de sa plage de température.
- Évitez les contacts avec des arêtes vives : un soufflet qui frotte contre une surface tranchante s'usera très rapidement, indépendamment de la qualité du matériau.
- Anticipez le remplacement : un soufflet défaillant entraîne des dommages bien plus coûteux sur les composants qu'il protège. Intégrez-le dans votre plan de maintenance préventive.
FAQ — Questions fréquentes
Peut-on utiliser n'importe quel soufflet sur une machine-outil ?
Non. Les machines-outils génèrent des copeaux abrasifs, des projections de liquides de coupe et des mouvements à haute fréquence. Il faut un soufflet spécifiquement conçu pour ces contraintes, avec un matériau résistant à l'abrasion et des fixations adaptées.
Comment mesurer correctement un soufflet à remplacer ?
Relevez le diamètre intérieur (ou les dimensions de section), le diamètre extérieur, la longueur comprimée, la longueur étendue et le nombre de soufflets. Si le soufflet d'origine est trop dégradé, mesurez directement sur l'équipement la course de l'élément à protéger.
Le prix d'un soufflet sur-mesure est-il toujours plus élevé ?
Le coût unitaire est souvent supérieur à celui d'un modèle standard, mais le rapport coût/durée de vie est généralement bien meilleur. Un soufflet mal adapté qui tient 3 mois coûte plus cher qu'un soufflet sur-mesure qui tient 3 ans.
Peut-on faire des économies en choisissant un matériau moins cher ?
C'est un calcul risqué. Un matériau sous-dimensionné par rapport aux contraintes réelles entraîne une dégradation rapide et des risques de dommages sur les pièces protégées. Le bon soufflet est celui qui est adapté à l'usage, pas nécessairement le moins cher à l'achat.
Comment savoir si mon soufflet actuel est bien dimensionné ?
Si votre soufflet se déchire prématurément, présente des plis anormaux à l'état comprimé ou se raidit à l'état étendu, c'est souvent le signe d'un problème de dimensionnement ou de matériau. Un fabricant spécialisé peut analyser la situation et proposer une solution adaptée.
