Soufflets de protection grande dimension
La protection des axes, glissières et vérins de grande longueur pose des contraintes mécaniques et dimensionnelles que les références catalogue standards ne couvrent pas. Lorsque la course dépasse les standards ou que l'encombrement impose des choix techniques précis, un soufflet de protection grande dimension conçu sur mesure devient la seule réponse fiable. Depuis 1985, SPM Saumur conçoit et fabrique des soufflets de protection industriels pour les applications les plus exigeantes, y compris hors gabarit.
Les formats de nos soufflets grande dimension
Chez SPM Saumur, chaque soufflet est fabriqué selon le cahier des charges transmis par le client : longueur comprimée, longueur déployée, section, nombre de soufflets, systèmes de fixation. Le bureau d'études analyse chaque configuration pour déterminer la géométrie, le matériau et la construction adaptés.
Les soufflets de protection grande dimension sont majoritairement construits en toile technique, seul matériau permettant de travailler sans contrainte dimensionnelle imposée par un outillage de fabrication. Voici deux formats fréquemment utilisés dans ce type de projets :
Constitués de toile technique enduite cousue en soufflets successifs, ils s'adaptent à toutes les configurations de course longue, quelle que soit la section. Le choix de la toile (PVC, PU, néoprène, silicone, matériaux ignifugés) est déterminé en fonction des contraintes thermiques, chimiques et mécaniques de l'environnement machine.
Structure composée de lamelles rigides entrecoupées d'un matériau souple, adaptée aux environnements à forte projection de copeaux ou à contact abrasif répété. Ce format est étudié au cas par cas pour les grandes dimensions selon les contraintes de la machine.
Pour toute configuration hors standard, le bureau d'études SPM analyse la faisabilité et propose la construction la mieux adaptée au cahier des charges.

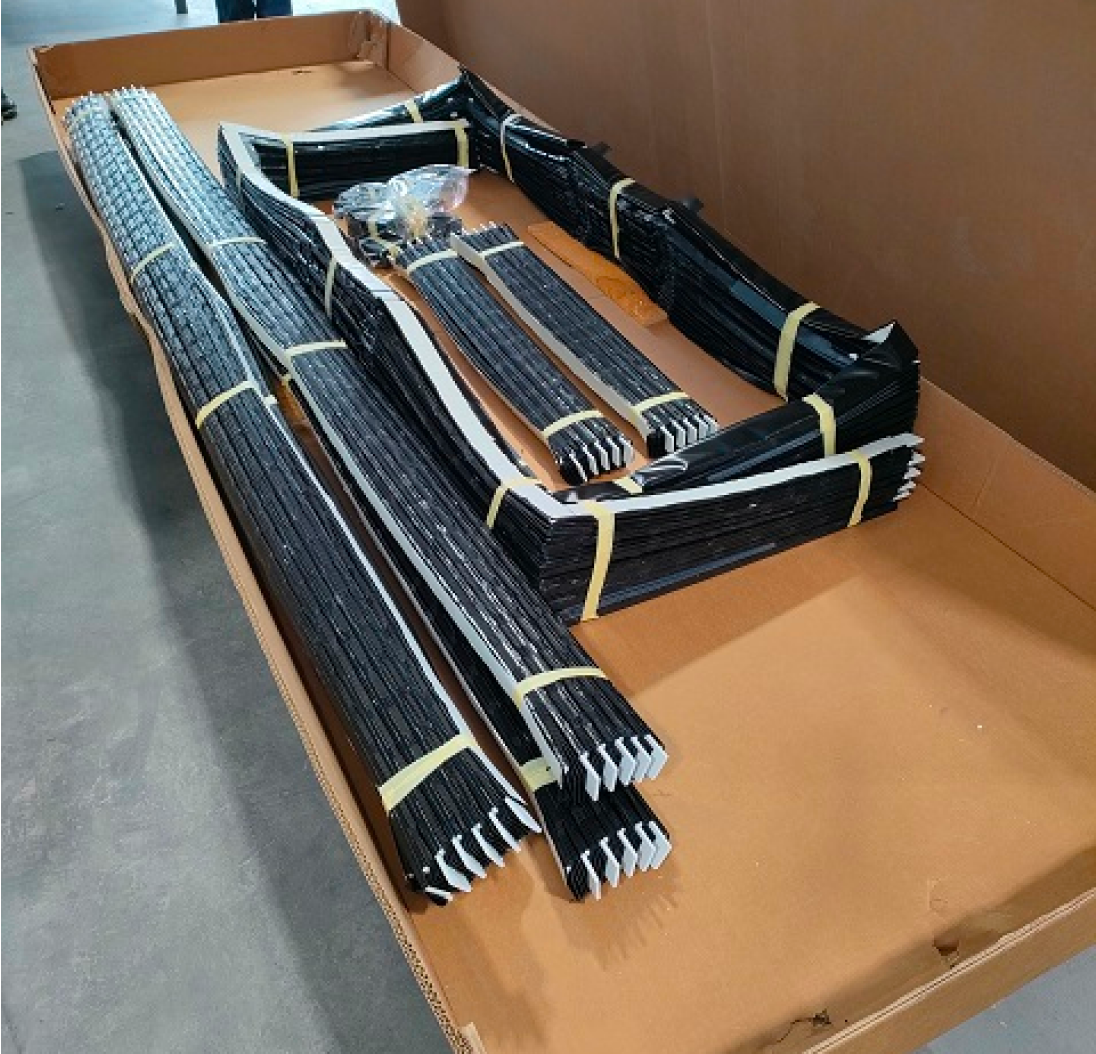

Exemples de soufflets grande dimension réalisés
Un soufflet de protection grande dimension est exposé à des contraintes qui s'accumulent en conditions réelles d'exploitation. SPM conçoit ses soufflets en tenant compte de l'ensemble des agressions présentes dans l'environnement machine.

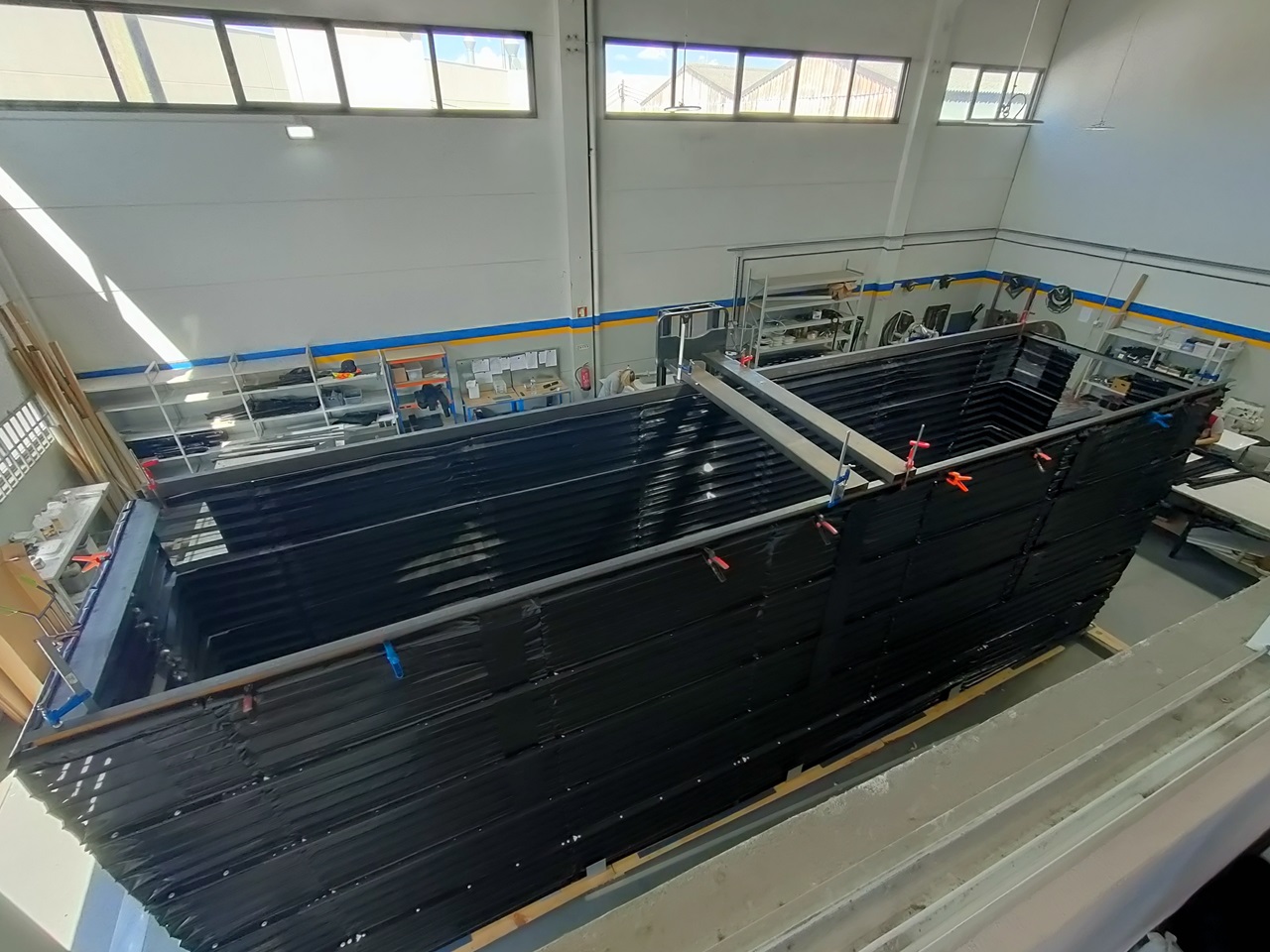

Soufflet à lamelles de grande dimension réalisé pour une application nécessitant une protection sur trois faces.
Dimensions : 17 mètres de longueur développée en U, 4,50 mètres de hauteur.

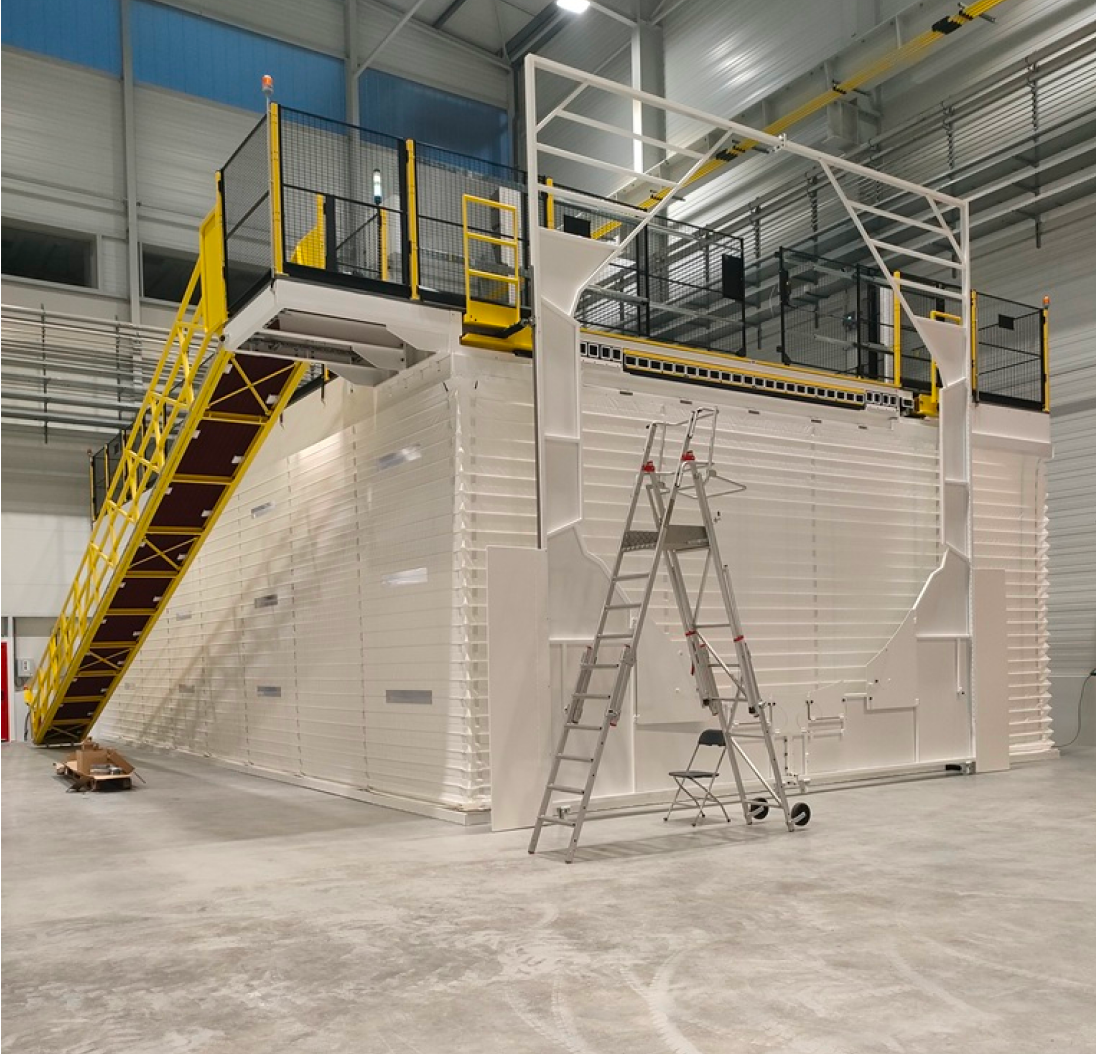

Soufflet à lamelles de grande dimension réalisé pour une application industrielle.
Dimensions : 8 mètres de longueur, 2 mètres de largeur, 2,40 mètres de hauteur.
Les types d'agression couverts
Ces réalisations illustrent les capacités de production de SPM Saumur sur des configurations hors standard. Les détails permettant d'identifier les clients ou les machines ont été volontairement retirés.
En usinage, les projections de copeaux métalliques constituent l'agression la plus fréquente et l'une des plus destructrices pour une protection textile ou souple. Les soufflets SPM sont fabriqués pour résister à l'impact et à l'accumulation, avec des matériaux renforcés et des géométries limitant la rétention de matière.
Lubrifiants de coupe, solvants, agents de nettoyage, produits de traitement de surface... Le choix du matériau de la toile ou de la matière moulée est déterminé en fonction de la nature précise des produits présents.
Qu'il s'agisse de liquides de refroidissement, d'eau sous pression ou de brouillard aqueux, l'étanchéité du soufflet est un critère de conception à part entière. Les assemblages SPM intègrent si nécessaire des systèmes d'étanchéification aux joints ou aux raccords de fixation.
Les environnements hydrauliques ou de lubrification exposent les soufflets à un contact prolongé avec des huiles pouvant aller jusqu’à 280°.
Pourquoi faire appel à SPM pour la conception de soufflets de protection grande dimension ?
La fabrication d'un soufflet de protection grande dimension mobilise une expertise technique précise, des équipements de production adaptés et une capacité à traiter des configurations qui sortent des gammes standard.
SPM Saumur dispose d'un bureau d'études qui prend en charge chaque demande de A à Z : analyse du besoin, étude de faisabilité, choix des matériaux, conception de la pièce, validation des tolérances dimensionnelles. Pour les grandes dimensions, cette étape est déterminante : une erreur de conception sur un soufflet de plusieurs mètres de course ne se détecte qu'à la livraison ou en exploitation.
SPM travaille avec une gamme étendue de matières techniques : PVC souple, silicone haute température, toiles enduites PU ou néoprène, matériaux ignifugés, composites multi-couches. Pour chaque application, la matière est choisie en fonction des contraintes réelles de l'environnement machine et non par défaut de catalogue.
SPM traite aussi bien les demandes à l'unité que les séries. Pour une machine unique, un remplacement en urgence ou une commande récurrente sur parc existant, l'approche reste la même : étude personnalisée, fabrication sur mesure, délais maîtrisés.
Les machines adaptées
Voici les principaux types de machines pour lesquels SPM conçoit ces protections :
- Centres d'usinage grande capacité : portiques, centres 5 axes à grand volume de travail, fraiseuses à banc long, machines à course X supérieure à 2 ou 3 mètres.
- Tours à banc long : le banc de tour peut atteindre plusieurs mètres de longueur. La protection des glissières sur toute la course est critique pour maintenir la précision de la machine dans le temps
- Machines transfert et lignes d'usinage : les lignes automatisées enchaînant plusieurs postes d'usinage nécessitent des protections sur des longueurs importantes, souvent avec des contraintes de hauteur ou de largeur limitées par l'architecture de la machine.
- Équipements de manutention et de levage : tables élévatrices, bras articulés, systèmes à translation longue. Les soufflets de protection couvrent ici des débattements importants dans des environnements qui ne sont pas toujours à l'abri des projections ou des contacts accidentels.
- Machines spéciales et équipements sur mesure : pour les installations conçues sur cahier des charges client, SPM intervient en phase de conception pour intégrer la protection dès l'origine, en lien direct avec le bureau d'études ou le fabricant de la machine.
